이름부터가 기술이다! 생산기술_Load test
이번 시간에는, 지난 시간에 이어
생산기술의 Load test 업무에 대해 얘기 하려 합니다.
하중을 시험한다?
사전적인 의미로는, 구조물 등에 하중을 가하여 생기는
변형 및 이에 견디는 강도를 조사하는 시험! 이라고 하네요.
그럼! 생산기술에서의 Load test는 무엇인가?

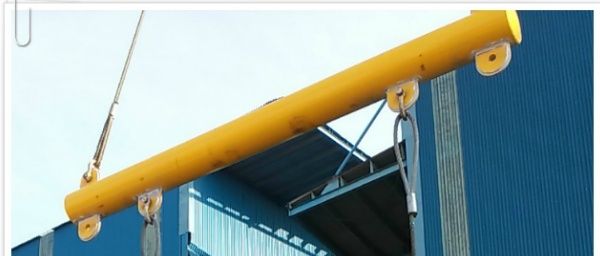

Spreader bar의 Safety Working Load가 충족되는지 확인 하는 시험이고
여기서, Spreader bar는 모듈구조물 및 Vessel등의 제작된 기기를
들어 올릴 때 쓰는 장비 입니다.
최근에 수행한 Load test 모습을 통해 소개 해 드릴게요.

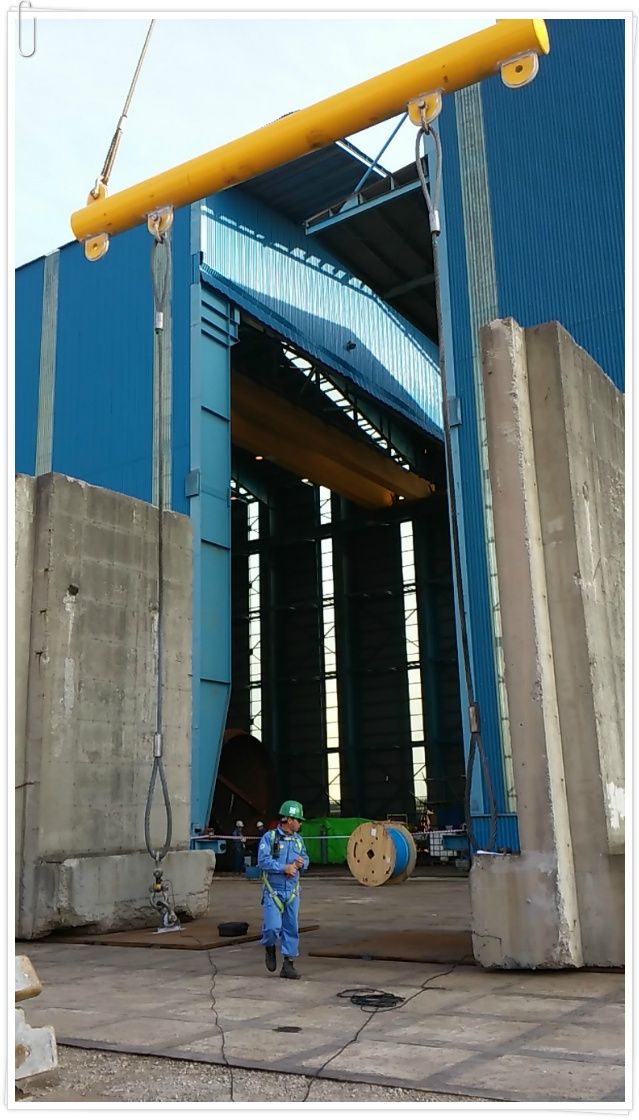

Lifting lug를 설치한 Plate를 정반에 용접하고
Sling wire 및 Shackle을 이용 해
Spreader bar와 체결한 모습입니다.
주의할 점은,
Test load 보다 Counter weight가 무거워야 한다는 것이죠.
그래야, Lifting 할 때 바닥에 단단히 고정되어
정확한 Test가 이뤄지겠죠?

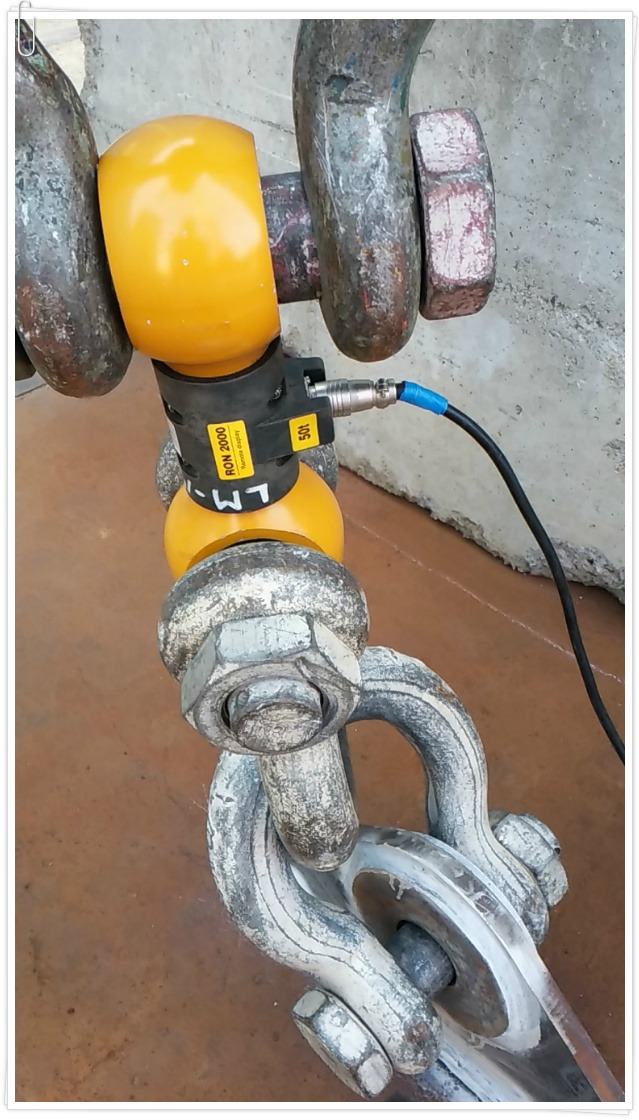

Lifting lug와 체결 된 Tension gauge인데요,
50ton을 견딜 수 있다고 표기 되어 있습니다.

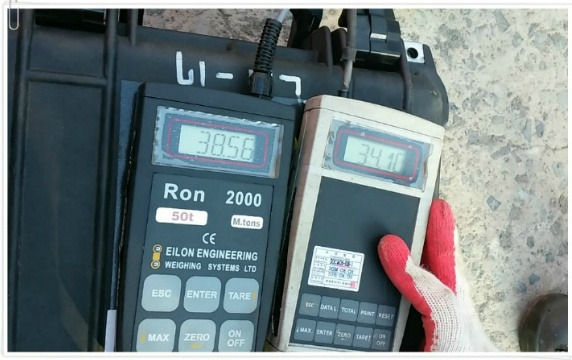

Tension gauge에 걸린 Load 값입니다.
두 Gauge의 합이 Test load 수치에 이르면
3분간 하중을 유지시켜 Test를 진행 하게 됩니다.
3분을 견디면 적합한 Spreader bar라고 인정을 받는 거죠.
지금까지 생산기술에서 수행하는 Load test에 대해
소개 해 드렸습니다. ^^
글 / 사진 : 이윤선 블로그 기자
사진 출처 : 현장 촬영 사진(by 옥희지 Associate)
